High Rise Puzzle Parking
Veľkosť auta
• Maximálna dĺžka (mm): 5300
• Maximálna šírka (mm): 2050
• Výška (mm): 1550/2050
• Hmotnosť (kg): Menšia alebo rovná 2350
Rýchlosť zdvíhania: 4,0-4,5 m/min
Rýchlosť radenia: 8,0 m/min
Spôsob ovládania: Tlačidlo/IC karta
High Rise Puzzle Parkingje priemyselné-riešenie navrhnuté pre-vysokú hustotu parkovania. Poháňaný PLC umožňuje plne automatizované skladovanie/vyberanie vozidla prostredníctvom vertikálneho zdvihu a horizontálneho posunu. Modulárna oceľová konštrukcia podopiera2,5 tony/priestorkapacita s trojitým bezpečnostným zabezpečením (IR polohovanie +-zariadenie proti pádu + núdzová brzda), certifikované podľa noriem CE/ISO. Prispôsobiteľné rozšírenie (až 7 úrovní) zvyšuje priestorovú efektivitu o 600 % v porovnaní s konvenčnými garážami, ideálne pre komerčné komplexy, nemocnice a prémiové rezidencie.
Pracovný princíp
Schéma ukazuje automatizovanú prevádzkovú logiku a pracovný postup pre prístup k akémukoľvek určenému vozidlu v rámci 401 polí 5-stupňového parkovacieho systému základnej konfigurácie.
Technické špecifikácie
|
Typy produktov |
High Rise Puzzle Parking |
|
|
Veľkosť auta |
Maximálna dĺžka (mm) |
5300 |
|
Maximálna šírka (mm) |
2050 |
|
|
výška (mm) |
1550/2050 |
|
|
Hmotnosť (kg) |
Menšie alebo rovné 2350 |
|
|
Kapacita vozidla |
m*(n-1)+1(jednotky) Kde m je počet riadkov a n je počet stĺpcov |
|
|
Zdvíhací motor |
2,2/3,7 kW |
|
|
Motor radenia |
0,2 kW |
|
|
Rýchlosť zdvíhania |
4,0-4,5 m/min |
|
|
Rýchlosť radenia |
8,0 m/min |
|
|
Spôsob pohonu |
Motor{0}}poháňaný, zdvíhanie reťazou alebo lanom |
|
|
Metóda kontroly |
Tlačidlo/IC karta |
|
|
Napájanie |
Troj{0}}fázové 380 V 50 Hz |
|
Ortografické projekcie

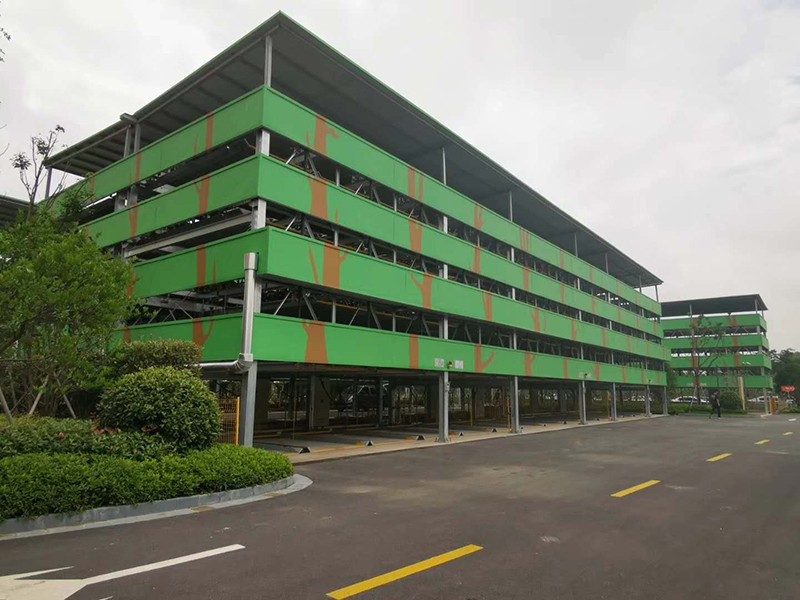

Zobrazenie produktu
Výhody produktu
Maximálne využitie priestoru
Šesťnásobne rozširuje kapacitu parkovania na tej istej ploche.
01
Robustná oceľová konštrukcia
Priemyselná-oceľ zaisťuje desaťročia spoľahlivej služby.
02
Komplexná bezpečnosť
Núdzové zastavenie + mechanická-ochrana proti pádu na zabezpečenie vozidla.
03
Minimálna údržba
Navrhnuté pre nízku údržbu a vysokú nákladovú efektívnosť.
04
Používateľsky-priateľská prevádzka
Ovládanie-dotykovým tlačidlom zjednodušuje parkovanie/vyťahovanie.
05
Nosná paleta
Nosná paleta slúži ako základný konštrukčný prvok v mechanických parkovacích systémoch. Vozidlá musia byť zaparkované na nosnej palete, ktorá vykonáva zdvíhacie a posuvné pohyby poháňané zdvíhacou-a{2}}pojazdovou jednotkou.
Nosná plocha nosnej palety-využíva 2,0 mm{2}}hrubé vlnité pozinkované oceľové plechy montované na štandardizovaných výrobných linkách. Tento výrobný proces dodáva paletám:
- Zvýšená pevnosť konštrukcie
- Vynikajúca odolnosť proti korózii
- Plná zameniteľnosť komponentov
- Dynamická nosnosť pri 1,2× statickom zaťažení
