5 Viac Tier Puzzle parkovací systém
Veľkosť auta
• Maximálna dĺžka (mm): 5300
• Maximálna šírka (mm): 2050
• Výška (mm): 1550/2050
• Hmotnosť (kg): Menšia alebo rovná 2350
Rýchlosť zdvíhania: 4,0-4,5 m/min
Rýchlosť radenia: 8,0 m/min
Spôsob ovládania: Tlačidlo/IC karta
5 Viac Tier Puzzle parkovací systémje automatizovaný systém, ktorý využíva zdvíhanie a posúvanie nosných paliet na skladovanie a vyberanie vozidiel.
Vzhľadom na svoju výšku sú tieto jednotky vo všeobecnosti najvhodnejšie pre vonkajšiu inštaláciu.
Pomer podlahovej plochy jednotky je vyšší, vďaka čomu môže byť vaša parkovacia kapacita viac ako päťkrát väčšia a vo všeobecnosti nepresahuje 7 poschodí. Aby sa umožnilo súčasné nastupovanie a vystupovanie vozidla, konfigurácie sú často zoskupené do skupín po 3 až 6 jednotkách.
Projektový ústav musí navrhnúť založenie zariadenia v exteriéri a prístrešok musí mať návrh odvodňovacieho sklonu.
Pracovný princíp
Pred parkovaním sa uistite, že je operačný systém nastavený na automatický režim.
Pri parkovaní zadajte číslo prázdnej plošiny, potvrďte stlačením tlačidla „RUN“ a posuňte spodnú plošinu vodorovne, aby ste vytvorili prázdny kanál. Prázdna plošina padá do kanála a vodič cúva do skladu a zaparkuje auto na vhodné miesto na prázdnej plošine.
Nasledujúce ilustrované vysvetlenie ukazuje, ako je vozidlo zaparkované alebo vytiahnuté z parkovacieho miesta 401 v základnej 5-úrovňovej 11-miestnej jednotke.
Technické špecifikácie
|
Typy produktov |
5 Viac Tier Puzzle parkovací systém |
|
|
Veľkosť auta |
Maximálna dĺžka (mm) |
5300 |
|
Maximálna šírka (mm) |
2050 |
|
|
výška (mm) |
1550/2050 |
|
|
Hmotnosť (kg) |
Menšie alebo rovné 2350 |
|
|
Kapacita vozidla |
m*(n-1)+1(jednotky) Kde m je počet riadkov a n je počet stĺpcov |
|
|
Zdvíhací motor |
2,2/3,7 kW |
|
|
Motor radenia |
0,2 kW |
|
|
Rýchlosť zdvíhania |
4,0-4,5 m/min |
|
|
Rýchlosť radenia |
8,0 m/min |
|
|
Spôsob pohonu |
Motor{0}}poháňaný, zdvíhanie reťazou alebo lanom |
|
|
Metóda kontroly |
Tlačidlo/IC karta |
|
|
Napájanie |
Troj{0}}fázové 380 V 50 Hz |
|

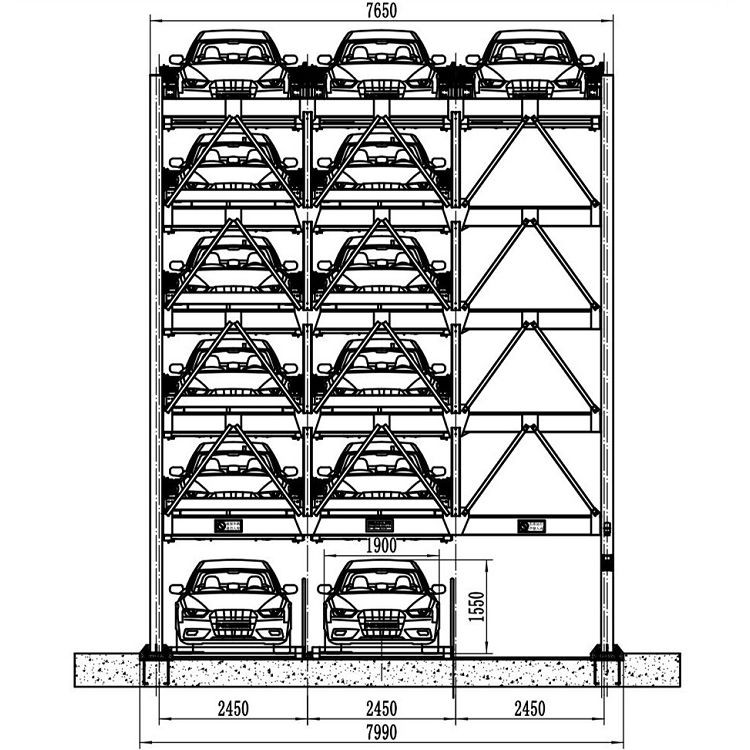

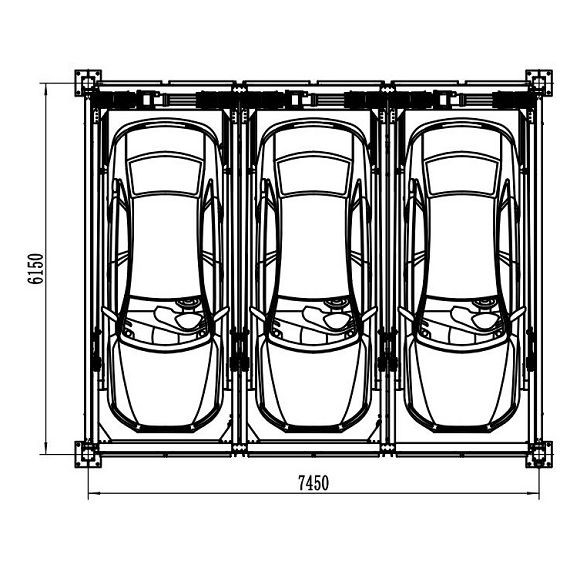

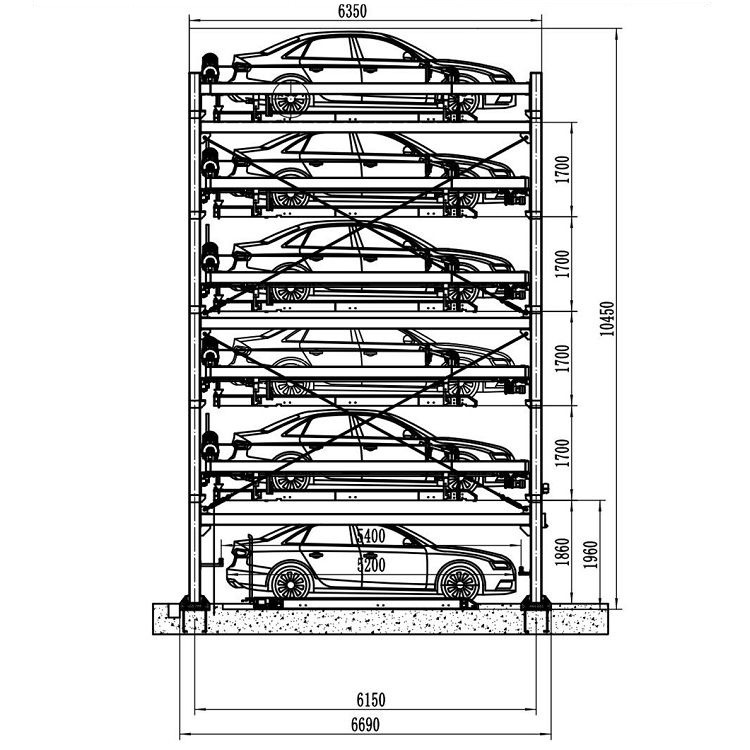

Ortografické projekcie

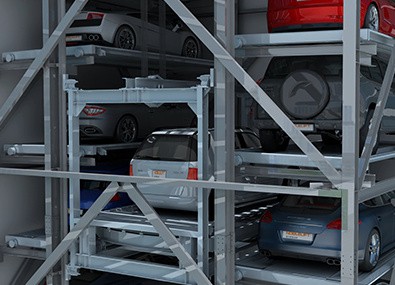

Zobrazenie produktu
Výhody produktu
Dizajn šetriaci priestor-
Zvýšte kapacitu parkovania až 6-krát.
01
Robustná oceľová konštrukcia
Zaisťuje odolnosť a dlhodobú{0}}spoľahlivosť.
02
Záruka bezpečnosti
Vybavené tlačidlom núdzového zastavenia a zariadením proti pádu-, ktoré plne zaisťuje bezpečnosť vozidla.
03
Nízka údržba
Navrhnuté pre minimálnu údržbu a dlhodobú{0}}hospodárnosť{1}} nákladov.
04
Jednoduchá obsluha
Jednoduché{0}}tlačidlové ovládanie pre ľahké parkovanie a vyzdvihnutie.
05
Kontrolný systém
Toto zariadenie využíva riadiaci systém Siemens PLC, špeciálne navrhnutý s viacerými integrovanými bezpečnostnými slučkami na zaistenie bezpečnosti personálu a vozidiel. Predvída potenciálne nebezpečné scenáre, implementuje preventívne opatrenia na zaručenie prevádzkovej bezpečnosti a aktivuje zvukové a vizuálne alarmy, ktoré upozornia obsluhu v prípade abnormalít.
Pokročilé programovanie PLC Siemens zaisťuje rýchlu odozvu, vysokú citlivosť a spoľahlivú a stabilnú prevádzku zariadenia. Okrem toho systém obsahuje inteligentné detekčné funkcie, ako je infračervená detekcia -v{2}}polohe vozidla a infračervená detekcia vniknutia personálu-. Ak vozidlo nezaparkuje správne alebo personál vstúpi do zakázanej zóny, PLC automaticky zhromažďuje informácie a spúšťa príslušné bezpečnostné protokoly.
